Ho scisso la discussione "Strumenti Addizionali" con questa "Cruscotto Y10 su Panda 4x4", visto che grazie all'ottimo e ben documentato lavoro di Augusto (e Nello) la modifica ha riscosso grande successo ....
The PandaMaster
__________________________________________
Visto che qualche furbone ha preso gli schemi e li ha messi in altri forum, in accordo con l'autore, gli stessi sono stati cancellati, è stato creato un documento riassuntivo disponibile in area riservata.
|
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 21/04/2009 : 21:18:24
|
Tanto per aggiornare oggi ho rimediato dalla Y10GT i tre bulbi olio,
me li sono smontati da solo sporcandomi, fortuna me li ha regalati visto che avevo già preso i quadri
Però non sono sicuro se vanno bene sul fire 1000...
- Il primo con con testa da 22 mm filiera passo 12 dovrebbe essere il classico della spia pressione olio (e quello già c'e quindi mi rimane di riserva)
- Il secondo con testa da 19 mm filiera passo 14 sembra quello dello strumento temp. olio
- Il terzo con testa da 17 mm filiera passo 10 sembra quello dello strumento pressione olio, è l'unico ad avere 2 fili di uscita (che trovo sicuro come collegare  )
Ora, dato che sull'Y10 GT il secondo ed il terzo bulbo sono montati sulla coppa olio (che è forata e filettata)...
mentre sul fire 1000 i due attacchi dovrebbero essere sui due tappi presenti vicino al filtro olio...
spero solo che i passi e le dimensioni siano compatibili...
|
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
 |
|
|
volpe
Pandista in prova
Prov.: Massa Carrara
Città: Pontremoli
1106 Messaggi |
Inserito il - 22/04/2009 : 22:25:51
|
| Purtroppo i due tapi hanno i passi diversi dovrai fare una boccola di riduzione o pure comprarti la ghiera da mettere sotto il filtro olio |
Panda 4x4 Country Club 1.100 ie SPI - 1997 |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 23/04/2009 : 11:15:36
|
acc.. tu come hai risolto...
non potresti essere un po'+ preciso... |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
volpe
Pandista in prova
Prov.: Massa Carrara
Città: Pontremoli
1106 Messaggi |
Inserito il - 23/04/2009 : 22:12:20
|
allora dei due tappi quello da levare è il superiore , diametro 18 x 1,5 per svitarlo ci vuole una chiave a brugola penso da 8 non ricordo poi va cercato un racordo maschio con passo 18x1,5 , dopo di che il racordo va forato e filetato in base al diametro e filetto del bulbo presione olio che uno ha nel tuo caso se hai misurato bene 17x10 pero devi trovare un racordo particolare perche il 17 nel 18 non ci sta

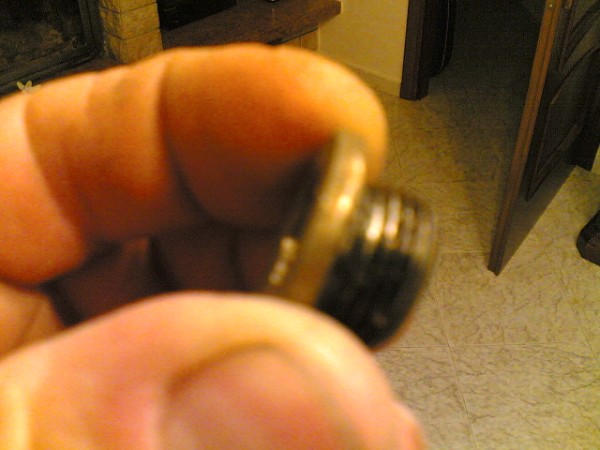

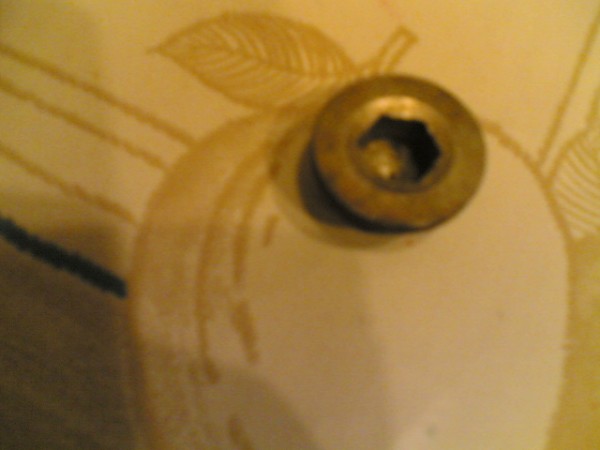

Tappo
Immagine:
36,69 KB
Immagine:
56,53 KB

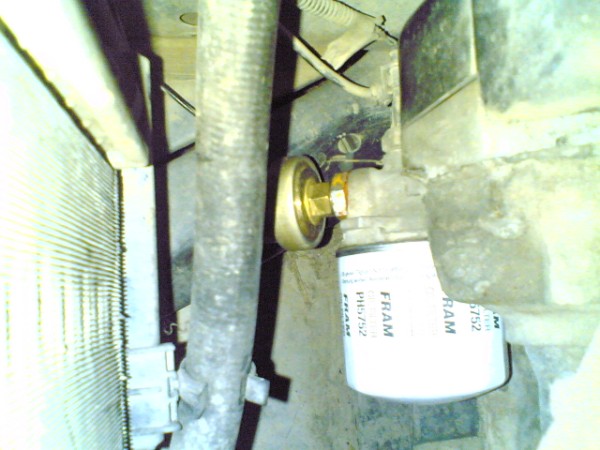

bulbo montato
Immagine:
66,42 KB
foto poco belle fatte di noete col cel |
Panda 4x4 Country Club 1.100 ie SPI - 1997 |
|
|
|
volpe
Pandista in prova
Prov.: Massa Carrara
Città: Pontremoli
1106 Messaggi |
|
|
volpe
Pandista in prova
Prov.: Massa Carrara
Città: Pontremoli
1106 Messaggi |
Inserito il - 23/04/2009 : 22:22:41
|
| Ha dimenticavo non so se puo interesa ma io per colegare i fili dela panda al quadro y 10 non ho tagliato i fili ma ben si ho colegato quelli della y a quelli panda con dei ruba corente cosi facendo in caso di rotura posso rimetere il quadro originale |
Panda 4x4 Country Club 1.100 ie SPI - 1997 |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 24/04/2009 : 07:45:43
|
1) Nel mio bulbo pressione olio la testa si avvita con chiave da 17 e la filiera è diametro 10 ...
2)Se non c'è altra soluzione per adattare mi toccherà comprarla...
3) Certo, il collegamento dei fili è meglio farlo senza tagliare l'impianto originale. Io ho pensato ad una spina maschio femmina di raccordo tra le connessioni panda e quelle Y10GT... |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
volpe
Pandista in prova
Prov.: Massa Carrara
Città: Pontremoli
1106 Messaggi |
Inserito il - 24/04/2009 : 21:23:06
|
| Ha ok allora è come il mio passo 10x1 basta che ti procuri una bocola 18 x 1,5 la fori e la fileti e il gioco è fatto |
Panda 4x4 Country Club 1.100 ie SPI - 1997 |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 24/04/2009 : 23:23:07
|
| Per esempio la boccola potrebbe essere lo stesso tappo esistente forato e filettato D. 10 mm... |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 04/05/2009 : 19:02:35
|

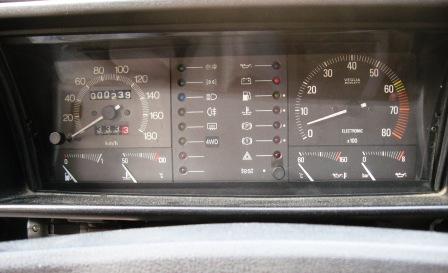

Ecco la foto in dettaglio...
Immagine:
23,73 KB |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
Marco89
Pandista Jr
Prov.: Roma
Città: Roma
1627 Messaggi |
Inserito il - 04/05/2009 : 23:03:42
|
| Augusto tu sei un mago !!! Stupenda realizzazione, poi lo facciamo anche sulla mia appena lo trovo eh |
PANDA 4x4 SISLEY '88 colore BLU AGADIR MET. |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 05/05/2009 : 06:49:02
|
Ok Marco, come lo trovi fammi un fischio...
Umbè, sto cercando volante e amperometro tondo D.50 mm, ma non riesco a trovarli... |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
Marco89
Pandista Jr
Prov.: Roma
Città: Roma
1627 Messaggi |
Inserito il - 05/05/2009 : 09:08:15
|
Augusto per il volante completo di mozzo forse posso aiutarti poi ti faccio sapere per bene...
Una domanda ma il tuo quadro è della y10 gt con il check panel o senza ? |
PANDA 4x4 SISLEY '88 colore BLU AGADIR MET. |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 05/05/2009 : 11:56:44
|
Ok aspetto notizie per il volante...
Io ho fatto un compose personalizzato tra due quadri y10 GT e Y10 4X4
la zona centrale spie e check analogico è della 4X4 (non c'è la macchina disegnata)
Se guardi le foto delle pagine precedenti ti fai un'idea delle differenze,
poi la scelta è una questione di gusti
|
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
fa65
Pandadmin
Prov.: Bologna
Città: Monzuno
13050 Messaggi |
Inserito il - 05/05/2009 : 13:45:58
|
| Veramente complimenti Augusto !! |
- Fabio - PANDAEVO -
Old Panda 4x4 (ex Sisley) |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 05/05/2009 : 15:23:13
|
Grazie Fabio,
ho evitato il tachimetro da 220Km/h e il check panel elettronico per rendere il tutto più consono alla panda... però c'è
la spia freno a mano separata da quella dell'olio freni,
la spia T° acqua che si accende con la ventola,
la spia inserimento 4X4,
ovviamente i due strumenti T° e Press. olio funzionanti,
oltre al contagiri integrato.
Devo solo fare una boccola di riduzione per montare il bulbo pressione olio
e nel vano orologio, al posto del vecchio contagiri, mettere l'amperometro. |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
Marco89
Pandista Jr
Prov.: Roma
Città: Roma
1627 Messaggi |
Inserito il - 07/05/2009 : 10:04:14
|
Augusto ho trovato questo di quadro strumenti... Che ne dici ?
Immagine:
45,9 KB |
PANDA 4x4 SISLEY '88 colore BLU AGADIR MET. |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 07/05/2009 : 11:06:00
|
....azz...bellissimo!!!!
mancherebbe solo la spia iniction per la segnalazione del 4X4....
perchè al suo posto c'è un'altra spia fendi che non so se ti serve...
altrimenti bisogna utilizzare una delle due spie libere, facendo un'ulteriore modifica perchè ad es. sul mio sono scollegate.
Allora se riesci comincia ad azzerare il conta Km, ritocca con un pennarello fino indelebile rosso i trattini che si sono scoloriti e prepara un piccolo adesivo nero con scritta bianca 4WD da mettere sulla spia che ritieni opportuno... (attento, sono lavori da orologiaio)...
così ci vediamo e si monta
|
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
Marco89
Pandista Jr
Prov.: Roma
Città: Roma
1627 Messaggi |
Inserito il - 07/05/2009 : 18:59:15
|
Quella dei fendinebbia la vorrei utilizzare perché poi metterò la mascherina con i faretti, al limite potrei togliere la spia rossa dell' acqua o sfruttare una delle 2 rosse vuote se non è troppo complicato... I 2 manometri si riescono a far funzionare entrambe ?
|
PANDA 4x4 SISLEY '88 colore BLU AGADIR MET. |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 07/05/2009 : 19:17:33
|
Alla spia dell'acqua io ho collegato l'elettroventola, quando è attiva manuale o automatica.
Le due spie ausiliarie non erano attive, ma io non ho guardato perchè non mi servivano.
Per i due manometri devi avere due bulbi press. e Temp. olio da montare nei tappi vicino al filtro olio, io li ho presi sulla Y10GT uno l'ho adattato, all'altro devo fargli una boccola di riduzione. |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
pandemonio
Pandamod
Città: Bologna
9220 Messaggi |
Inserito il - 07/05/2009 : 19:37:49
|
marco ma dove cazzo l'hai trovato maremma maiala...??? |
Diego - Pandemonio Panda 4x4 bordeaux - La Pandemonia |
|
|
|
Marco89
Pandista Jr
Prov.: Roma
Città: Roma
1627 Messaggi |
|
|
pandemonio
Pandamod
Città: Bologna
9220 Messaggi |
Inserito il - 08/05/2009 : 13:35:28
|
| màh....vediamo.....se qualcuno ne trova uno io sono alla ricera..... |
Diego - Pandemonio Panda 4x4 bordeaux - La Pandemonia |
|
|
|
Augusto
Pandamod
Prov.: Roma
Città: Rocca di Papa
15018 Messaggi |
Inserito il - 08/05/2009 : 18:17:21
|
Lo so, siete in parecchi a cercarlo...
ma credimi io ho girato per trovarne altri ma ancora niente...,
E' raro, ma non impossibile
Quello di ebay che ha postato marco non sembra male, ha qualche rigatura, bisogna cambiare i due aghi e sperare che non sia sballato il tachimetro... |
"la scelta panda non è un ripiego"
Augusto cuore di Panda4X4 - sostenitore n°26: "965 cabrio 85 metano" - "1000 fire 86 GPL" e "Sisley 88" |
|
|
|
Marco89
Pandista Jr
Prov.: Roma
Città: Roma
1627 Messaggi |
Inserito il - 09/05/2009 : 14:35:10
|
Domanda ma devo anche procurarmi questi 4 spinotti o sono uguali quelli dalla panda ?
Immagine:
55,36 KB |
